Схема кодирования подключения блендов

Применение

Кодирование задаётся словарём, где ключ - название атрибута блендшейп ноды, а значение - схема подключения.

Используются два словаря:

• bs_face_simple.lists.ACTIONS

  • Управление назначается на одноимённые названиям блендшейпов атрибуты объекта bs_face_simple.lists.ACTION_OB

• bs_face_simple.lists.LIST_OF_SHAPES

  • Управление непосредствено на атрибуты блендшейп ноды.

  • Правильнее всего использовать Тип соединения “connect” на атрибуты объекта bs_face_simple.lists.ACTION_OB

Тип соединения “connect”

Простой коннект.

Структура записи:

{
...
'имя атрибута блендшейп ноды': ('connect', 'имя объекта отдающего коннект', 'название атрибута'),
...
}

Пример:

{
...
'eyeLookDownLeft':('connect', ACTIONS_OB, 'eyeLookDownLeft'),
...
}

Тип соединения “drivenKeyframe”

Создаётся drivenKeyframe с произвольным количеством анимационных ключей.

Структура записи:

{
...
'имя атрибута блендшейп ноды': ('driver', ['имя управляющего объекта', 'название атрибута', '''словарь анимационных ключей''' {'0.0':0.0, '-0.2':1.0, '-0.45':0.0}]),
...
}

Пример:

{
...
'lidCompressLeft': ('driver', ['CTRL_eye_press_L', 'ty', {'0.0':0.0, '1.0': 1.0}]),
...
}

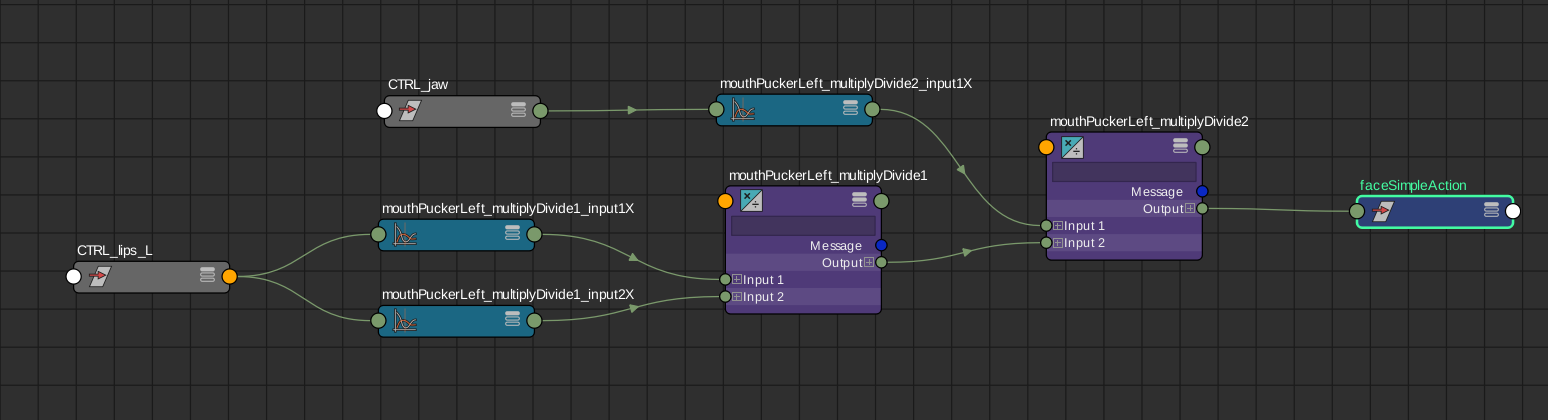

Тип соединения “multiply”

Перемножение значений от нескольких drivenKeyframe. Если укзан один котреж, то сработает как Тип соединения “drivenKeyframe”

Создаётся несколько drivenKeyframe нод, выходы которых перемножаются MultiplyDivide нодами.

Структура записи:

{
...
'имя атрибута блендшейп ноды': ('multiply', [
    ('имя управляющего объекта 1', 'название атрибута', '''словарь анимационных ключей''' {'0.0':0.0, '-0.2':1.0, '-0.45':0.0}),
    ('имя управляющего объекта 2', 'название атрибута', '''словарь анимационных ключей''' {'0.0':0.0, '1.0':1.0}), # включающий фактор
    ('имя управляющего объекта 3', 'название атрибута', '''словарь анимационных ключей''' {'0.0':1.0, '1.0':0.0}), # выключающий фактор
    ]),
...
}

В качестве имён и значений можно использовать константы и переменные из bs_face_simple.lists

Пример:

{
...
'eyeLookInRight':('multiply', [
    (EYE_LOOK_DRIVER_R, HORIZONTAL_AXIS, {'0.0':0.0, EYE_LIMITS[1][0]:1.0}),
    (EYE_LOOK_DRIVER_R, VERTICAL_AXIS, {'0.0':1.0, EYE_LIMITS[0][0]:0.0}),
    ('CTRL_eye_R', 'autolid', {'0.0':0.0, '1.0':1.0}),
    ('CTRL_up_eye_lid_R', 'ty', {'0.0':1.0, '0.8':0.0}),
    ('CTRL_eye_press_R', 'ty', {'0.0': 1.0, '1.0': 0.0}),
    ]),
...
}

Тип соединения “multiply_min”

Attention

Реализовано только для Blender.

Структура записи аналогична Тип соединения “multiply” только тип соединения указывать multiply_min.

Результат вычислений будет аналогичен:

1*min(var1,var2,...varN)

Тип соединения “multiply_max”

Attention

Реализовано только для Blender.

Структура записи аналогична Тип соединения “multiply” только тип соединения указывать multiply_max.

Результат вычислений будет аналогичен:

1*max(var1,var2,...varN)

Тип соединения “expression”

Для управления блендшейп атрибутом создаётся expression нода.

Структура записи:

{
...
'имя атрибута блендшейп ноды':('expression',
        {'strings':
            [
            'строка 1', # каждая строка завершается ``;``
            'строка 2',
            'строка 3',
            ...
            current_target = ...; # в скрипте 'current_target' будет заменено на управляемый атрибут.
            ],
        },
    ),
...
}

Пример:

{
...
'jawLeft':('expression',
        {'strings':
            [
            'float $x = CTRL_jaw.mouthClose;',
            'float $y = CTRL_jaw.ty;',
            'float $factor;',
            'if(CTRL_jaw.tx <= 0) $factor=0;',
            'else $factor = CTRL_jaw.tx;',
            '$y1 = -0.2;',
            '$z1 = $x;',
            '$y2 = -0.04575*$x-0.21994;',
            '$z2 = 0;',
            'if($y < -0.2) $z = ($y2*$z1-$y1*$z2-$y*($z1-$z2))/($y2-$y1);',
            'else $z = (0.04 + 0.2*$y - 0.2*$x*$y)*25;',
            '$z= clamp(0, 1.0, $z);',
            'current_target = (1-$z)*$factor;',
            ],
        },
    ),
...
}

Тип соединения “switch”

Переключение между двумя разными алгоритмами нодой blendTwoAttr

Пример:

'lipShrug':('switch',
    {
        'switcher': ('CTRL_mouth', 'press', {'0.0':0.0, '1.0': 1.0}), # дрейвин кей на бленд атрибут.
        'input[0]': ('multiply', (                                    # любой алгоритм
            ('CTRL_mouth','ty', {'0.5': 0.0, '1.0': 1.0}),
            ('CTRL_mouth','tz', {'0.0': 1.0, '1.0': 0.0}),
            ('CTRL_jaw', 'ty', {'%s' % jawDrop:0.0, '0.0':1.0})
            )),
        'input[1]': ('multiply', (                                    # любой алгоритм
            ('CTRL_mouth','ty', {'0.0': 0.0, '1.0': 1.0}),
            ('CTRL_mouth','tz', {'0.0': 1.0, '1.0': 0.0}),
            ('CTRL_jaw', 'ty', {'%s' % jawDrop:0.0, '0.0':1.0})
            )),
        }
    ),
